SMC breidt de ZP3M-serie uit met een vlakke uitvoering. Deze SMC zuignappen zijn ontwikkeld voor werkstukken die bij conventionele nappen wegglijden: plaatmateriaal met een oliefilm, warme onderdelen en gebogen oppervlakken.

Het onderscheidende kenmerk is het ribbenpatroon in het zuigvlak. De ribben liggen diagonaal en radiaal gerangschikt, waardoor de nap in alle richtingen grip houdt op het werkstuk. Bij plaatstaal met een oliefilm wordt de olie weggedrukt naar de groeven tussen de ribben, zodat het werkstuk minder snel zijdelings verschuift. De opgegeven horizontale houdkracht bedraagt 387 N bij een napdiameter van ø100.

Langere standtijd door slijtvast materiaal

De zuignappen zijn uitgevoerd in FS61, een fluorrubber dat volgens SMC bestand is tegen slijtage en geschikt is voor werkstukken tot 200 °C. De fabrikant geeft aan dat de levensduur meer dan tweemaal zo hoog ligt als die van vergelijkbare urethaan nappen. Voor onderhoud en inkoop betekent dat minder vervangingen per jaar en minder stilstand aan de handlingunit.

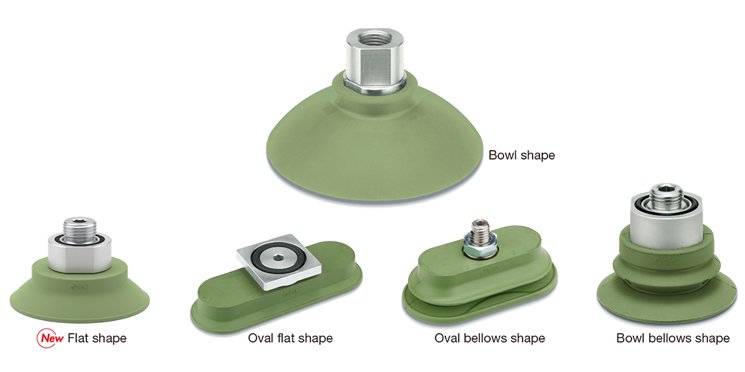

De serie is leverbaar in meerdere vormen: naast de nieuwe vlakke uitvoering zijn dat de bowl-vorm, ovaal vlak, ovaal balg en bowl-balg. De bowl-vorm volgt gebogen werkstukken en houdt daarbij contact over het volledige zuigvlak. De nap is ingegoten in de adapter, wat losraken tegengaat, en een zeeffilter is als optie leverbaar.

Wat betekent dit voor u

Wie werkstukken met olieresten of hoge temperaturen verplaatst, loopt met standaard nappen al snel tegen uitval en positieafwijkingen aan. Daar anticipeert SMC met deze zuignap op. ICH BV levert het volledige SMC-assortiment en is beschikbaar voor vragen. Bekijk ook eens ons assortiment op pneumatiek.nl of neem voor vragen contact met ons op.

Bron: SMC
